l’ADSL : Asymetric Digital Subscriber Line
L'avenir de l'ADSL
Le point sur l'ADSL
L'ADSL est donc une technologie largement utilisée actuellement pour de nombreux services. Ses qualités principales sont de permettre le transport de données à haut débit en combinant les données téléphoniques, et surtout son coût d'installation (sachant que ce sont les paires de cuivre du réseau téléphonique) qui sont utilisées.
Cependant, l'ADSL à 2 défauts majeurs :
- Son débit, qui est souvent trop théorique et ne permet pas encore de faire transiter tous les services que les opérateurs souhaiteraient proposer (ex : la télévision en haute définition).
- Sa distance maximale, qui est trop courte. De nombreuses personnes ne son pas éligible ADSL
Une solution existe, l'utilisation de la fibre optique...
La technologie FTTx
Le FTTx Fiber To The x est la nouvelle technologie utilisée pour le transport de données à très haut débit. Cette technologie propose un débit théorique maximale de 100Mo/s et un taux d'affaiblissement très faible. Pour ce faire, elle utilise comme support physique la fibre optique. Il existe plusieurs acronymes pour cette technologie, chacun indiquant jusqu'à quel niveau de la liaison la fibre optique est utilisée :
- FTTH : Fiber To The Home, la fibre arrive jusqu'aux prises murales de l'abonné.
- FTTB : Fiber To The Building, la fibre arrive jusqu'au pied de l'immeuble de l'abonné; la suite de la liaison est sous forme de paire de cuivre.
- FTTO : Fiber To The Office, comme FTTH mais réservé pour les entreprises.
- FTTC : Fiber To The Curb, la fibre arrive jusqu'au sous répartiteur de l'abonné; la suite est sous forme d'une paire de cuivre utilisant la technologie VDSL2.
Principe de fonctionnement
Le FTTx utilise la fibre optique comme support. Les données sont donc transmises par des impulsions lumineuses d'un lazer à la vitesse de la lumière.
Une fibre optique est en fait composée d'une fibre de verre entourée d'une gaine réflectant la lumière pour l'empécher de sortir. Comme elle est insensible aux perturbations électromagnétiques, le signal subit moins de pertes que sur une paire de cuivre.
Plus d'informations sur la fibre optique.
Voici un exemple d'architecture FTTH Point-multipoint passive appelée PON Passive Optical Network :
- OLT : Optical Link Terminal, est l'équipement optique actif situé au central télécom.
- ONT : Optical Network Terminal, est l'équipement optique actif situé au logement de l'abonné.
- coupleur : est un équipement optique passif permettant de relier plusieurs ONT à un OLT.

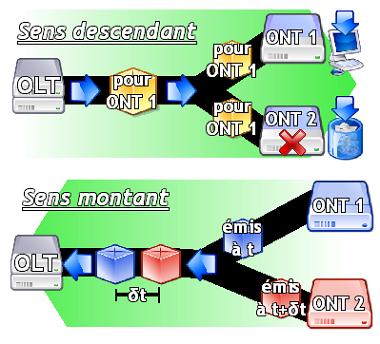

Dans le sens descendant, les données envoyées par l'OLT sont étiquetées en fonction de leur destinataire. Tous les ONT reçoivent toutes les données mais seul l'ONT concerné les retransmet dans le réseau interne de l'abonné.
Dans le sens montant, le coupleur étant un élément passif il faut pouvoir identifier clairement l'ONT émetteur. Deux méthodes pour cela :
- La première consiste à un partage du temps de parole. L'OLT attribue à tour de rôle à chaque ONT un intervalle de temps (de l'ordre de quelques microsecondes) pendant lequel cet ONT est seul autorisé à émettre.
- La seconde consiste à utiliser une longueur d'onde d'émission différente pr ONT. Ainsi, suivant la longueur d'onde utilisée, l'OLT connaît la l'ONT source.
Pour le moment c'est la première solution qui est retenue car la seconde est plus coûteuse pour les opérateurs. Néanmoins, celle-ci est déjà utilisée pour assurer que la fibre soit full-duplex : chaque sens employant une longueur d'onde distincte.
