Invocation de méthodes distances sur un service Android

Connexion à un service

• Un composant appelle Context.bindService(Intent service, ServiceConnection conn, int flags) pour se lier à un service
  • ServiceConnection est un listener avec les méthodes :
    • onServiceConnected(ComponentName name, IBinder service) : appelé lors de la connexion au service
    • onServiceDisconnected(ComponentName name) : appelé lorsque la connexion est perdue
  • flags (combinaison avec ou logique de constantes) :
    • BIND_AUTO_CREATE (démarre le service automatiquement)
    • BIND_NOT_FOREGROUND (n'accorde pas une priorité de 1er plan au service)
    • BIND_ABOVE_CLIENT (priorité service > priorité client)
    • BIND_WAIVE_PRIORITY (pas d'impact du contexte sur la priorité)
• La méthode onBind() du service est appelée : elle doit être redéfinie pour retourner un IBinder exposant les méthodes publiques.
• On utilise la méthode Context.unbindService(ServiceConnection conn) avec le ServiceConnection précédemment utilisé pour se déconnecter du service ; la déconnexion a également lieu lors de l'arrêt du composant appelant
• Lors de la déconnexion du service, sa méthode onUnbind() est appelée ; si cette méthode retourne true, une prochaine connexion appelera onRebind() et non onBind().

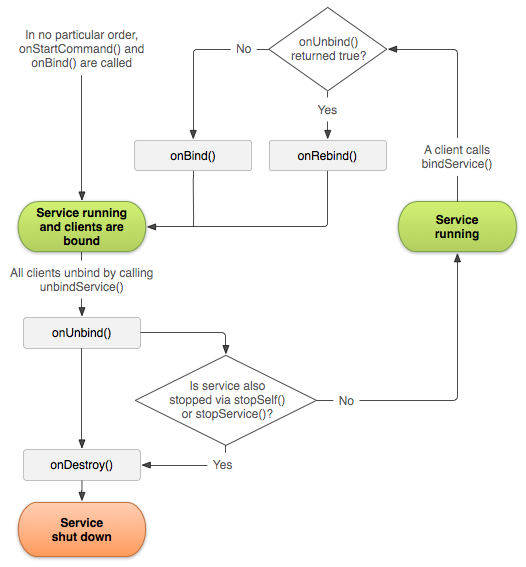

Cycle de vie d'un service

• Le service peut être tué par le système pour pénurie de ressources.
• Sa susceptibilité d'être tué dépend de sa priorité.
• Par défaut un service hérite de la plus forte priorité des contextes qui sont connectés
  • Il est possible de changer le comportement par défaut (drapeaux lors de bindService(), passage d'une activité en 1er plan avec notification
• Les méthodes du service doivent avoir une exécution rapide ; pour les longs travaux, on utilise des threads séparées
  • Il faut interrompre les threads de travail dans onDestroy()

Source

AIDL

Utilisation de AIDL

• Android Interface Definition Language (AIDL) = langage de définition d'interface (IDL) pour évocation distante de méthodes (RPC)
• Procédé
  • Définition des méthodes d'un service à exposer dans un fichier AIDL
  • Génération d'un proxy (client) pour l'appel des méthodes et d'un stub (serveur) pour l'implantation d'un service avec méthodes appelables
  • A l'exécution, le proxy envoie un message de son binder vers celui du service ; le service lui répond ; les messages sont constitués de types primitifs sérialisés dans des paquets (Parcel).

Langage AIDL

• Une interface AIDL ressemble à une interface Java à quelques exceptions près :
  • seulement des méthodes, pas de champ statique, pas de modificateurs
  • les types primitifs (ainsi que String, CharSequence, List<T> implanté comme une ArrayList<T>, Map non générique comme une HashMap) sont utilisables sans précaution particulière
  • pas de support des exceptions
  • pas de support d'héritage d'interface
  • les classes Java utilisées comme type de retour ou arguments doivent implanter l'interface Parcelable ; les types doivent être préfixés par in, out ou inout selon la directionnalité de la communication des objets
• Une interface AIDL est compilable en classe Java fournissant une souche (Stub), i.e. une classe abstraite Java offrant un serveur RPC avec méthodes à définir ; il faut redéfinir cette classe et la retourner par la méthode onBind() du service.

Parcelable

• Parcelable : pour la sérialisation/désérialisation de classes Java par le mécanisme d'IPC
• Une classe T implantant Parcelable doit :
  • Implanter une méthode void writeToParcel(Parcel out) pour sérialiser ses données dans un Parcel
  • Implanter une méthode int describeContents() retournant 0
  • Avoir un champ static final CREATOR de type Parcelable.Creator<T> avec les méthodes implantées :
    • T createFromParcel(Parcel source) pour désérialiser une instance depuis un Parcel
    • T[] newArray(int size) : pour créer un nouveau tableau de références nulles de taille size de type TInvocation de méthodes distances sur un service Android
• Un en-tête dans un fichier .aidl doit être présent pour chaque classe complexe référencée dans une interface AIDL

Une bibliothèque matricielle

Classe Matrix serialisable dans un Parcel

// Code sample from Coursand [http://igm.univ-mlv.fr/~chilowi/], under the Apache 2.0 License

package fr.upem.matrixlibrary;

import java.util.Arrays;

import android.os.Parcel;
import android.os.Parcelable;

/* A matrix of integers */
public class Matrix implements Parcelable
{
	private final int rows, cols;
	private final int[][] content;

	public Matrix(int rows, int cols)
	{
		this.rows = rows; this.cols = cols;
		this.content = new int[rows][];
		// Initialize the matrix
		for (int i = 0; i < rows; i++) this.content[i] = new int[cols];
	}

	public static Matrix createIdentity(int n)
	{
		Matrix m = new Matrix(n, n);
		for (int i = 0; i < n; i++) m.set(i, i, 1);
		return m;
	}

	public int getRows() { return rows; }
	public int getCols() { return cols; }
	public int get(int i, int j) { return content[i][j]; }
	public void set(int i, int j, int value) { content[i][j] = value; }

	@Override public int describeContents()  { return 0; }

	@Override
	public void writeToParcel(Parcel dest, int flags)
	{
		dest.writeInt(rows);
		dest.writeInt(cols);
		// Write the matrix row by row
		for (int i = 0; i < rows; i++)
			for (int j = 0; j < cols; j++)
				dest.writeInt(content[i][j]);
	}

	public static final Creator<Matrix> CREATOR =
		new Creator<Matrix>()
		{
			@Override
			public Matrix createFromParcel(Parcel source)
			{
				int rows = source.readInt(), cols = source.readInt();
				Matrix m = new Matrix(rows, cols);
				for (int i = 0; i < rows; i++)
					for (int j = 0; j < cols; j++)
						m.set(i, j, source.readInt());
				return m;
			}

			@Override
			public Matrix[] newArray(int size)
			{
				return new Matrix[size];
			}
		};

	@Override
	public String toString()
	{
		return Arrays.deepToString(content);
	}
}

En-tête AIDL pour la classe Matrix

// Code sample from Coursand [http://igm.univ-mlv.fr/~chilowi/], under the Apache 2.0 License

package fr.upem.matrixlibrary;

import java.util.Arrays;

import android.os.Parcel;
import android.os.Parcelable;

/* A matrix of integers */
public class Matrix implements Parcelable
{
	private final int rows, cols;
	private final int[][] content;

	public Matrix(int rows, int cols)
	{
		this.rows = rows; this.cols = cols;
		this.content = new int[rows][];
		// Initialize the matrix
		for (int i = 0; i < rows; i++) this.content[i] = new int[cols];
	}

	public static Matrix createIdentity(int n)
	{
		Matrix m = new Matrix(n, n);
		for (int i = 0; i < n; i++) m.set(i, i, 1);
		return m;
	}

	public int getRows() { return rows; }
	public int getCols() { return cols; }
	public int get(int i, int j) { return content[i][j]; }
	public void set(int i, int j, int value) { content[i][j] = value; }

	@Override public int describeContents()  { return 0; }

	@Override
	public void writeToParcel(Parcel dest, int flags)
	{
		dest.writeInt(rows);
		dest.writeInt(cols);
		// Write the matrix row by row
		for (int i = 0; i < rows; i++)
			for (int j = 0; j < cols; j++)
				dest.writeInt(content[i][j]);
	}

	public static final Creator<Matrix> CREATOR =
		new Creator<Matrix>()
		{
			@Override
			public Matrix createFromParcel(Parcel source)
			{
				int rows = source.readInt(), cols = source.readInt();
				Matrix m = new Matrix(rows, cols);
				for (int i = 0; i < rows; i++)
					for (int j = 0; j < cols; j++)
						m.set(i, j, source.readInt());
				return m;
			}

			@Override
			public Matrix[] newArray(int size)
			{
				return new Matrix[size];
			}
		};

	@Override
	public String toString()
	{
		return Arrays.deepToString(content);
	}
}

Définition AIDL pour un service de multiplication matricielle

// Code sample from Coursand [http://igm.univ-mlv.fr/~chilowi/], under the Apache 2.0 License

package fr.upem.matrixlibrary;

import java.util.Arrays;

import android.os.Parcel;
import android.os.Parcelable;

/* A matrix of integers */
public class Matrix implements Parcelable
{
	private final int rows, cols;
	private final int[][] content;

	public Matrix(int rows, int cols)
	{
		this.rows = rows; this.cols = cols;
		this.content = new int[rows][];
		// Initialize the matrix
		for (int i = 0; i < rows; i++) this.content[i] = new int[cols];
	}

	public static Matrix createIdentity(int n)
	{
		Matrix m = new Matrix(n, n);
		for (int i = 0; i < n; i++) m.set(i, i, 1);
		return m;
	}

	public int getRows() { return rows; }
	public int getCols() { return cols; }
	public int get(int i, int j) { return content[i][j]; }
	public void set(int i, int j, int value) { content[i][j] = value; }

	@Override public int describeContents()  { return 0; }

	@Override
	public void writeToParcel(Parcel dest, int flags)
	{
		dest.writeInt(rows);
		dest.writeInt(cols);
		// Write the matrix row by row
		for (int i = 0; i < rows; i++)
			for (int j = 0; j < cols; j++)
				dest.writeInt(content[i][j]);
	}

	public static final Creator<Matrix> CREATOR =
		new Creator<Matrix>()
		{
			@Override
			public Matrix createFromParcel(Parcel source)
			{
				int rows = source.readInt(), cols = source.readInt();
				Matrix m = new Matrix(rows, cols);
				for (int i = 0; i < rows; i++)
					for (int j = 0; j < cols; j++)
						m.set(i, j, source.readInt());
				return m;
			}

			@Override
			public Matrix[] newArray(int size)
			{
				return new Matrix[size];
			}
		};

	@Override
	public String toString()
	{
		return Arrays.deepToString(content);
	}
}

Implantation du service

On implante la souche de IMatrixMultiplier. La souche a été auto-générée depuis l'interface AIDL.

// Code sample from Coursand [http://igm.univ-mlv.fr/~chilowi/], under the Apache 2.0 License

package fr.upem.matriservice;

import android.app.Service;
import android.content.Intent;
import android.os.IBinder;
import android.os.RemoteException;

import fr.upem.matrixlibrary.IMatrixMultiplier;
import fr.upem.matrixlibrary.Matrix;

/** A service providing multiplications on matrices */
public class MatrixMultiplierService extends Service
{
	private final IBinder multiplier = new IMatrixMultiplier.Stub()
	{
		@Override
		public Matrix pow(Matrix m, int power) throws RemoteException
		{
			if (power == 0) return Matrix.createIdentity(m.getRows());
			if (power % 2 == 0)
			{
				Matrix m2 = pow(m, power / 2);
				return multiply(m2, m2);
			} else
			{
				// power % 2 == 1
				return multiply(m, pow(m, power-1));
			}
		}

		@Override
		public Matrix multiply(Matrix m1, Matrix m2) throws RemoteException
		{
			if (m1.getRows() != m2.getCols())
				throw new IndexOutOfBoundsException("Dimension of matrices not compatible");
			Matrix r = new Matrix(m1.getRows(), m2.getCols());
			for (int i = 0; i < r.getRows(); i++)
				for (int j = 0; j < r.getCols(); j++)
				{
					int v = 0;
					for (int k = 0; k < m1.getCols(); k++)
						v += m1.get(i, k) * m2.get(k, j);
					r.set(i, j, v);
				}
			return r;
		}
	};

	@Override
	public IBinder onBind(Intent arg0) { return multiplier; }
}

Connexion au service

ServiceConnection conn = new ServiceConnection()
{

	@Override public void onServiceDisconnected(ComponentName name)
	{
		Toast.makeText(MatrixMultiplier.this, "Disconnected", Toast.LENGTH_LONG).show();
	}

	@Override public void onServiceConnected(ComponentName name, IBinder service)
	{
		Toast.makeText(MyActivity.this, "Connected", Toast.LENGTH_LONG).show();
		IMatrixMultiplier matmul = IMatrixMultiplier.Stub.asInterface(service) ;
		Matrix m = new Matrix(2,2);
		m.set(0,0, 1); m.set(0,1, 2);
		m.set(1,0, 3); m.set(1,1, 4);
		Matrix r = null;
		try {
			r = matmul.multiply(m, m);
		} catch (RemoteException e) {
			e.printStackTrace();
		}
		if (r != null)
			t.setText(r.toString());
	}
};
boolean connected =
	bindService(new Intent().setClassName("fr.upemlv.matriservice",
		"fr.upemlv.matriservice.MatrixMultiplierService"),
		conn, Context.BIND_AUTO_CREATE);

Service local

Inutile de mettre en œuvre une interface AIDL si le service n'est utilisé que localement dans l'application.

public class LocalService extends Service
{
	public class LocalBinder extends Binder
	{
		LocalService getService()
		{
			return LocalService.this ;
		}
	}

	private final IBinder binder = new LocalBinder() ;

	@Override public IBinder onBind(Intent intent)
	{
		return binder;
	}

	...
}

On peut ensuite récupérer le LocalBinder dès la connexion au service et récupérer avec la méthode getService() l'instance du LocalService (et ainsi potentiellement manipuler tous ses champs et méthodes publiques).
