Introduction

Ce logiciel est un outil de modélisation UML qui est Open Source.
Il a été créé en 1999 par Toby Baier pour Tigris en partenariat avec l'université de Californie.
La dernière version date du 13 octobre 2000 et c'est la version v0.8.1a.
C'est un logiciel entièrement écrit en Java qui est basé sur UML 1.3. Il nécessite l’installation de JDK 1.2 ou plus.
Son installation se fait facilement en mode graphique.

But de ce logiciel

Ce logiciel permet de créer des diagramme UML et le code source correspondant. Il ne supporte que la notation UML. Par contre, il ne fait pas d’analyse inverse.
Il ne peut généré qu'un seul langage : le Java.

Diagrammes UML

ArgoUML permet de créer:

• des diagrammes de classes

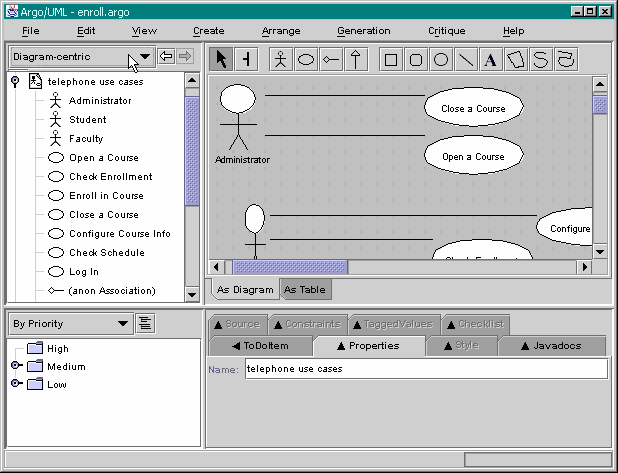

• des use-case

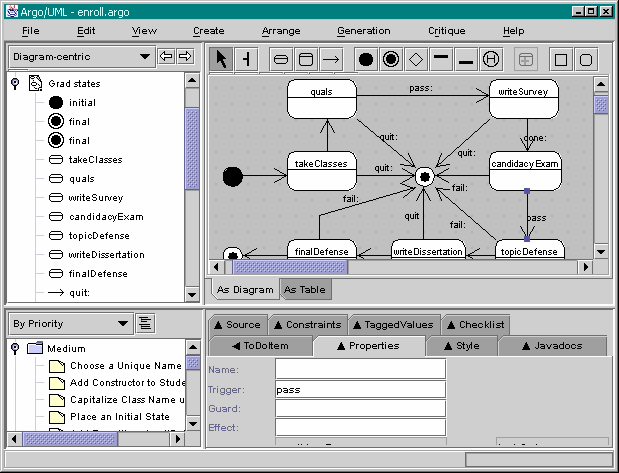

• des diagrammes d’états
• des diagrammes d’activité
• des diagrammes de collaboration
• des diagrammes de déploiement

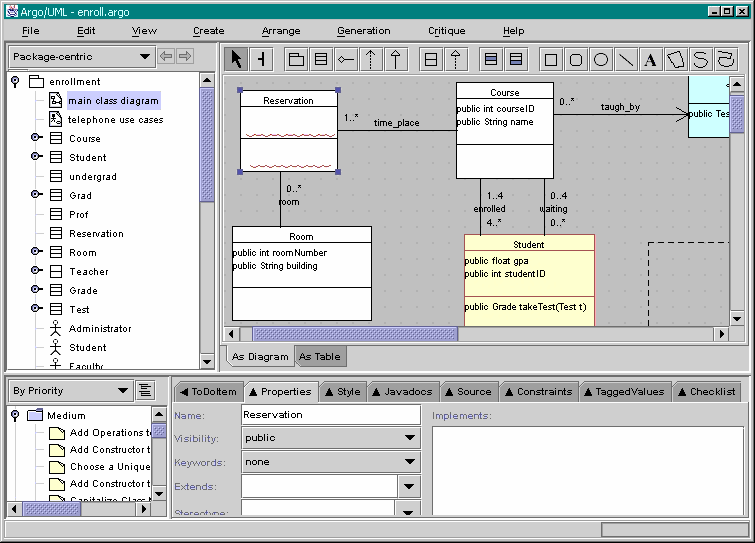

Diagramme de classe
Nom de la classe en bas à droite, avec sa visibilité (public)
À gauche: liste des différentes classes et acteurs

Inconvénient: n’utilise pas la notation UML pour indiquer la visibilité des attributs et des méthodes:
+ pour public
- pour private
* pour protected
