L'objectif de ce td est de comprendre le routage et la fragmentation IP
Exercice 1 - Routage IP
Supposons que vous disposiez de l'adresse réseau
214.123.115.0/24 et que vous deviez répartir les adresses
disponibles sur 4 gros sous-réseaux de 25 à 30 adresses chacun et sur 6 petits
sous-réseaux d'une dizaine d'adresses chacun, avec les contraintes suivantes
:
- 3 gros sous-réseaux sont en région parisienne, le dernier est en province
;
- 1 seul des petits sous-réseaux est en région parisienne, les 5 petits
restants sont en province.
- Sachant que le routeur de votre fournisseur (
F) émet sur votre propre routeur principal (
PP) et que celui-ci route vers deux routeurs, un routeur pour la
région parisienne (
IdF) et un routeur pour la Province (
PrV), dessiner le réseau.
- Quelle stratégie d'allocation géographique des sous-réseaux faut-il
choisir pour optimiser les tables de routage ?
-
Donnez dans ce cas la forme des entrées des tables de routage des routeurs
F,
PP,
IdF et
PrV.
- Supposons que nous ayons une contrainte supplémentaire concernant les
sous-réseaux de province: le sud de la France nécessite 5 petits sous-réseaux et
le nord nécessite un gros sous-réseaux. Donnez le schéma de l'architecture de
votre réseau sachant que vous disposez désormais de deux routeurs
supplémentaires, S pour le Sud et N pour le Nord.
- Combien d'entrées sont maintenant nécessaires dans la table de routage
du routeur PrV? Expliquez.
Exercice 2 - Fragmentation IP

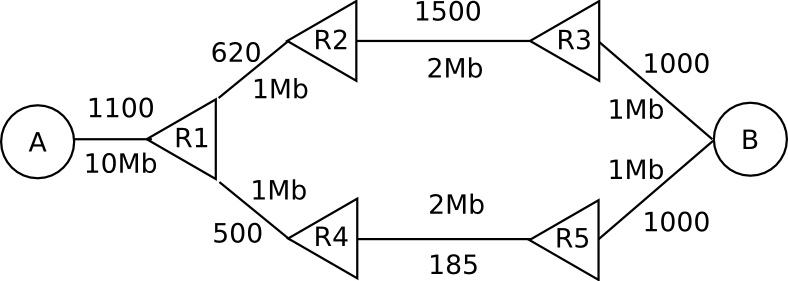

Considérons l'organisation du réseau suivant entre les machines A et B
qui doivent communiquer (A doit émettre, via IP, 1520 octets de données vers B) :
Chaque liaison entre les machines est étiquetée par son débit et son MTU (
Maximum Transfert Unit). Le MTU est la taille maximale des
données que peut véhiculer les trames d'un réseau physique particulier.
- Décrivez les fragmentations réalisée pour la transmission d'un
datagramme IP émis par A à destination de B, en supposant que le routeur R1
transmet alternativement les trames qu'il reçoit vers R2 et R4 (disons,
dans cet ordre).
- Justifiez le fait que la régénération des datagrammes fragmentés n'a
lieu que sur la machine destinataire.
- Pourquoi le principe de fragmentation est-il considéré comme
inefficace ?
- Afin d'éviter la fragmentation, la notion de
Path-MTU (PMTU) a été introduite représentant la
valeur minimale des MTU des réseaux traversés. Expliquez comment peut être
trouvée cette valeur.
