![[LOGO]](http://igm.univ-mlv.fr/ens/resources/mlv.png) | Fragmentation IP et Acheminement de datagramme |
L'objectif de ce td est de comprendre le routage et la fragmentation IP.
Exercice 1 - Fragmentation IP

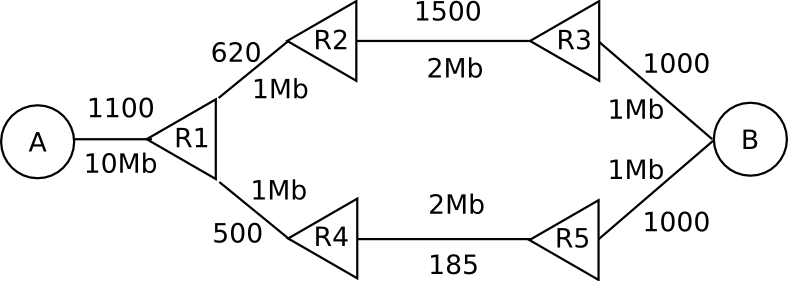

Considérons l'organisation du réseau suivant entre les machines A et B
qui doivent communiquer (A doit émettre, via IP, 1520 octets de données vers B) :
Chaque liaison entre les machines est étiquetée par son débit et son MTU
(Maximum Transfert Unit). Le MTU est la taille maximale des
données que peut véhiculer les trames d'un réseau physique particulier.
- Décrivez les fragmentations réalisées pour la transmission d'un
datagramme IP émis par A à destination de B, en supposant que le routeur R1
transmet alternativement les trames qu'il reçoit vers R2 et R4 (disons,
dans cet ordre).
- Justifiez le fait que la régénération des datagrammes fragmentés n'a
lieu que sur la machine destinataire.
- Pourquoi le principe de fragmentation est-il considéré comme
inefficace ?
- Afin d'éviter la fragmentation, la notion de
Path-MTU (PMTU) a été introduite représentant la
valeur minimale des MTU des réseaux traversés. Expliquez comment peut être
trouvée cette valeur.
Exercice 2 - Acheminement de datagramme IP sur Ethernet

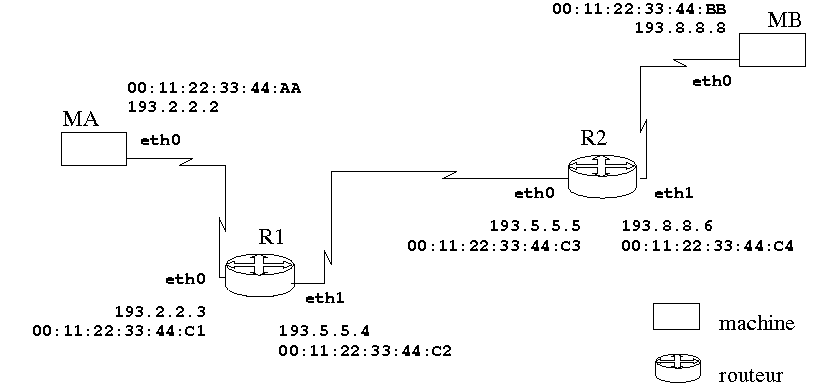

Soit le réseau, représenté par la figure suivante, où la
machine MA souhaite envoyer un datagramme IP à la machine MB. Les deux
machines n'étant pas sur le même sous-réseau, le datagramme va donc
être routé via les deux routeurs R1 et R2.

Ce réseau Internet est composé de trois réseaux physiques
Ethernet dont les adresses Internet, de classe C et de masque
255.255.255.0, sont
193.2.2.0,
193.5.5.0 et
193.8.8.0.
- Donnez le format du datagramme IP (supposé prêt à être envoyé)
préparé sur MA, en précisant les adresses qui apparaissent dans
l'en-tête.
- Donnez les tables de routage initiales les plus simples
(minimales), sur chaque machine (MA, R1, R2 et MB), permettant
l'acheminement du datagramme de MA vers MB.
- Donnez les étapes successives nécessaires à cet acheminement, en
précisant les adresses utilisées dans les en-têtes des trames
Ethernet envoyées, ainsi que les requêtes ARP nécessairement
effectuées.
- Quel est l'état des tables ARP sur chaque machine une fois que
MB a reçu le datagramme (on suppose que ces tables étaient vierges
au départ)?
- Dans l'état actuel, l'envoi d'un message de MB vers MA est-il
possible?
Exercice 3 - Routage IP
Cet exercice est basé sur les mêmes concepts de sub-netting que lors de la dernière
séance, mais il intègre plus de contraintes et prend en compte la problématique du routage.
Supposons que vous disposiez de l'adresse réseau
214.123.115.0/24 et que vous deviez répartir les adresses
disponibles sur 4 gros sous-réseaux de 25 à 30 adresses chacun et sur 6 petits
sous-réseaux d'une dizaine d'adresses chacun, avec les contraintes suivantes:
- 3 gros sous-réseaux sont en région parisienne, le dernier est en province;
- 1 seul des petits sous-réseaux est en région parisienne, les 5 petits
restants sont en province.
- Sachant que le routeur de votre fournisseur
(F) émet sur votre propre routeur principal
(PP) et que celui-ci route vers deux routeurs, un
routeur pour la région parisienne (IdF) et un
routeur pour la Province (PrV), dessiner le réseau.
- Quelle stratégie d'allocation géographique des sous-réseaux faut-il
choisir pour optimiser les tables de routage ?
-
Donnez dans ce cas la forme des entrées des tables de routage des routeurs
F,
PP,
IdF et
PrV.
- Supposons que nous ayons une contrainte supplémentaire concernant les
sous-réseaux de province: le sud de la France nécessite 5 petits sous-réseaux et
le nord nécessite un gros sous-réseaux. Donnez le schéma de l'architecture de
votre réseau sachant que vous disposez désormais de deux routeurs
supplémentaires, S pour le Sud et N pour le Nord.
- Combien d'entrées sont maintenant nécessaires dans la table de routage
du routeur PrV? Expliquez.
