L'objectif de ce td est de comprendre le routage et la fragmentation IP
Exercice 1 - Fragmentation IP

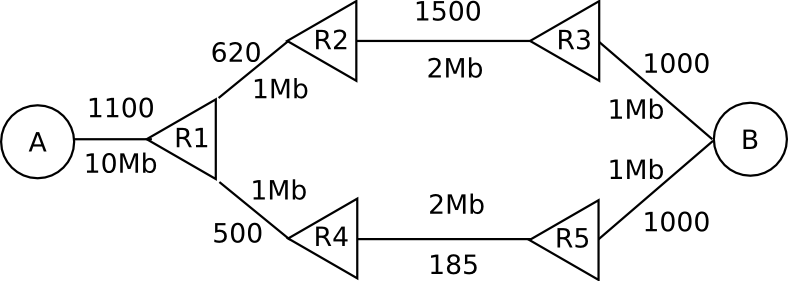

Considérons l'organisation du réseau suivant entre les machines A et B
qui doivent communiquer (A doit émettre, via IP, 1520 octets de données vers B) :
Chaque liaison entre les machines est étiquetée par son débit et son MTU (
Maximum Transfert Unit). Le MTU est la taille maximale des
données que peut véhiculer les trames d'un réseau physique particulier.
- Décrivez les fragmentations réalisée pour la transmission d'un
datagramme IP émis par A à destination de B, en supposant que le routeur R1
transmet alternativement les trames qu'il reçoit vers R2 et R4 (disons,
dans cet ordre).
- Justifiez le fait que la régénération des datagrammes fragmentés n'a
lieu que sur la machine destinataire.
- Pourquoi le principe de fragmentation est-il considéré comme
inefficace ?
- Afin d'éviter la fragmentation, la notion de
Path-MTU (PMTU) a été introduite représentant la
valeur minimale des MTU des réseaux traversés. Expliquez comment peut être
trouvée cette valeur.
Exercice 2 - Acheminement de datagramme IP sur Ethernet

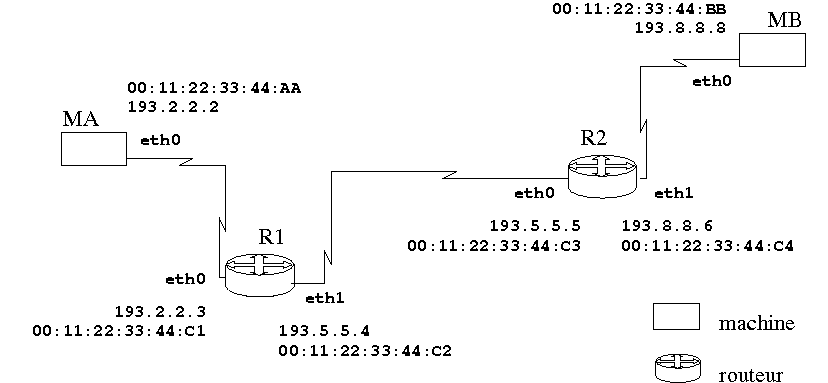

Soit le réseau, représenté par la figure suivante, où la
machine MA souhaite envoyer un datagramme IP à la machine MB. Les deux
machines n'étant pas sur le même sous-réseau, le datagramme va donc
être routé via les deux routeurs R1 et R2.
Ce réseau Internet est composé de trois réseaux physiques
Ethernet dont les adresses Internet, de classe C et de masque
255.255.255.0, sont 193.2.2.0, 193.5.5.0 et
193.8.8.0.
- Donnez le format du datagramme IP (supposé prêt à être envoyé)
préparé sur MA, en précisant les adresses qui apparaissent dans
l'en-tête.
- Donnez les tables de routage initiales les plus simples
(minimales), sur chaque machine (MA, R1, R2 et MB), permettant
l'acheminement du datagramme de MA vers MB.
- Donnez les étapes successives nécessaires à cet acheminement, en
précisant les adresses utilisées dans les en-têtes des trames
Ethernet envoyées, ainsi que les requêtes ARP nécessairement
effectuées.
- Quel est l'état des tables ARP sur chaque machine une fois que
MB a reçu le datagramme (on suppose que ces tables étaient vierges
au départ)?
- Dans l'état actuel, l'envoi d'un message de MB vers MA est-il
possible?
